Z13型脹緊聯結套
- 產品簡介： Z13型脹緊聯結套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合.
- 咨詢熱線：0317-8309525
-
產品詳情
性能特點
Z13型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合。

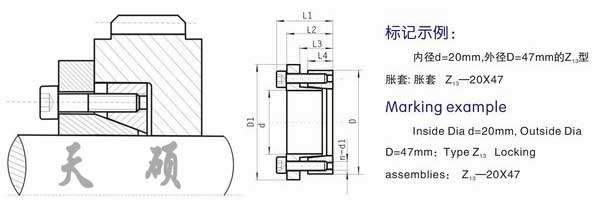

標記示例
Z13型脹緊聯結套的基本尺寸和參數
注：1、表中所列數據為無隔圈“A ”配置時脹套的額定負荷，當有隔圈配置時其額定負荷為表列負荷的62%；
2、Z13 型脹套螺釘?shù)臋C械性能等級為12.9 級。
