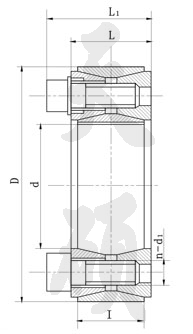

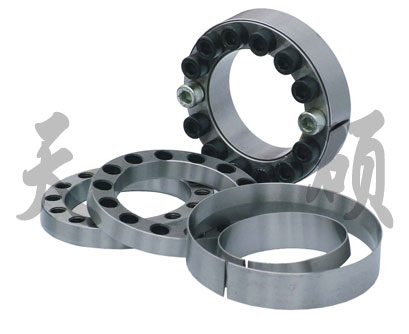

特性:Z2型脹緊套由一個開口的雙錐內環，一個開口的雙錐外環和兩個雙錐壓緊環組成。用內六角螺栓擰緊，擰緊時彈性環沒有相對于軸轂的軸向移動，與Z1型比較，同樣壓緊力能產生更大的徑向壓力，傳遞更大的載荷。為便于拆卸，在一個壓緊環上有拆卸用螺孔，沿圓周共有2~4處。鎖緊聯結盤廣泛應用于包裝、印刷、紡織、機床等機械上。

　　 標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

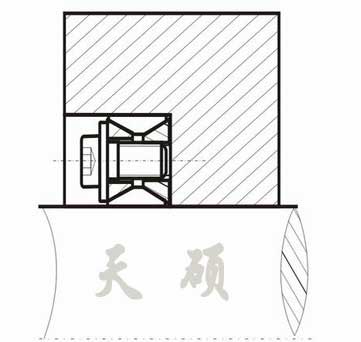

安裝參考范例

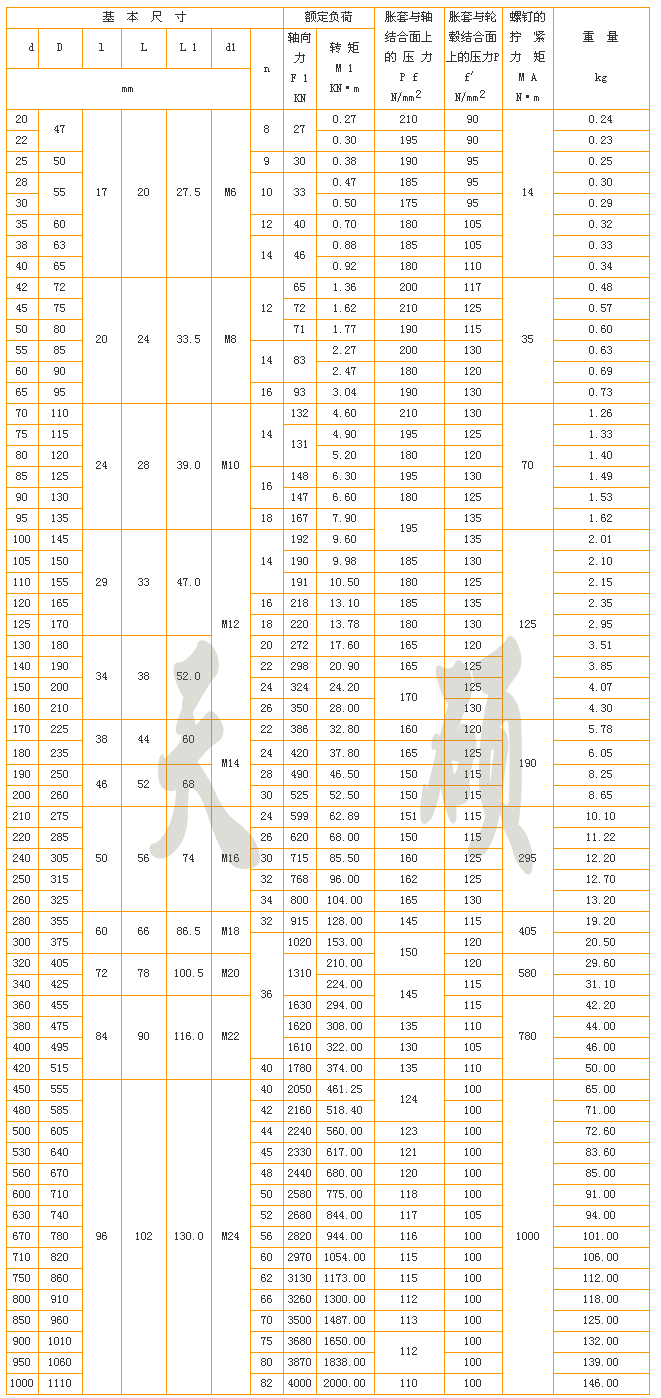

Z2型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
